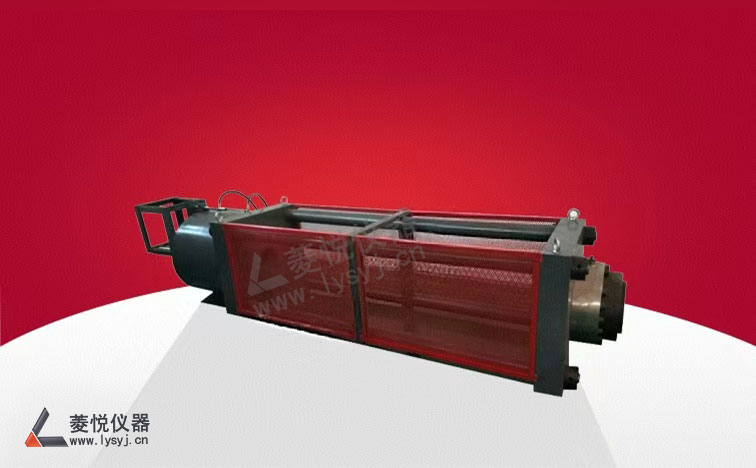

電液伺服靜載錨固試驗機

LY電液伺服靜載錨固試驗機主要用于鐵路公路橋梁及水利等基礎設施建設中鋼絞線-錨具；夾具、連接器的靜載錨固效率系數、極限拉力總應變、錨板強度和周期載荷性能試驗?？蓪︻A應力錨具組件實現GB/T14370-2007《預應力筋用錨具、夾具》標準要求的，在伺服控制條件下的標準檢測。
2.具有負荷、位移兩個控制通道及與之相對應的力、應力、位移三種控制方式，控制方式間可隨機/隨意切換。 PID 參數可在線調整。
3.可進行等速率負荷、應力、位移控制和恒負荷、應力、位移控制并采用無級調速。
4.自動繪制力—位移、力—時間、位移—時間等多種試驗曲線，自動編輯試驗報告并適時打印輸出；
5.測量系統具有自動清零、自動標定功能，連續全程測量不分檔。
6.可進行成組式樣多色曲線對比試驗，并可選取試驗曲線上的任意段進行區域放大分析,在試驗過程中可切換顯示各種試驗曲線；
7.擁有功能強大的數據庫和多種接口格式供用戶選擇，幫助用戶實現局域網絡通訊；
8.具有壓力、油溫、活塞限位等多種保護措施；
GB/T14370-2015《預應力用錨具、夾具和連接器》
GB/T 2611-2007《試驗機通用技術要求》
TB/T3432-2016《高速鐵路預制后張法預應力混凝土簡支梁》
TB/T3193-2016《鐵路工程預應力筋用夾片式錨具、夾具和連接器》
JT329-2010《公路橋梁預應力鋼絞線用錨具、連接器試驗方法和檢驗規則》

1.較大試驗力: 5000kN  / 6500KN
2.試驗力測量范圍：1%-100%（全量程不分檔，自動換檔）
3.試驗力示值精度：≤±0.5%（精度等級：1級）
4.負荷測量分辨率：1/600000
5.等速率負荷控制范圍：0.1～4%FS/S
6.活塞較大位移：200mm
7.位移測量范圍：0-200mm
8.位移測量精度：≤±0.5%
9.位移測量范圍：2～100%FS（連續全量程測量）
10.等速率控制精度：1%設定值
11.恒負荷、位移控制精度：0.5%設定值
12.位移測量精度：±0.5%FS
13.位移測量分辨率：0.001mm
14.拉伸間距：3400mm
15.試樣規格：Φ11.10mm；Φ12.70；Φ15.20mm；Φ17.8mm；Φ21.80mm（可根據用戶要求定制)
